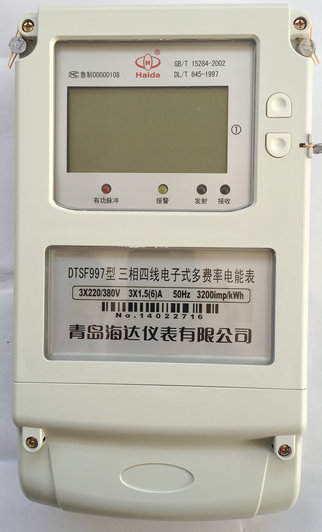

DTSF997型三相四线电子式多费率电能表
一、概述
DTSF997/DSSF997 系列三相电子式多费率电能表是采用电量计量集成电路，与成熟的多费率技术相结合设计而成，应用数字采样处理技术及SMT生产工艺，根据工业用户实际用电状态而设计、制造的电能仪表。其性能指标符合GB/T17215.321-2008《1级和2级静止式交流有功电能表》、GB/T15284-2002《多费率电能表特殊要求》、DL/T645-1997《多功能电能表通讯规约》等标准中的技术要求。
二、功能特点
1、 四种费率、两个时区、10个日时段；
2、 分时计量正、反向总、尖、峰、平、谷时段的有功电能，反向电量按正向电量累计；
3、 宽温LCD显示，参数自动轮显，停电后按键自动轮显；
4、 红外和RS485通讯接口，可对电能表数据进行编程和抄读；
5、 编程操作设有硬件开关和软件密码双重?；?；
6、 1Hz时钟脉冲输出，无源校验脉冲输出；
7、 记录12个月的冻结数据，电量数据冻结转存日为每月任意指定日的任一个整点；
8、 记录当前和上2个月总最大有功需量及发生时间，最后一次编程时间
9、 采用硬件时钟电路，具有广播校时功能。
三、技术规格
参比电压：三相四线 3×220/380V 三相三线 3×380V、3×100V
参比电流：1.5（6）A (互感式)、5（20）A 、10（40）A、15（60）A、20（80）A 、30（100）A
参比频率：50Hz
准确度等级：1.0级
起动电流：1.0级0.002In（互感式）、1.0级0.004 Ib
潜动：具有防潜动逻辑设计
工作电压范围：0.8Un～1.15Un
功耗：电压线路功耗≤1.5W/5VA,电流线路功耗≤3VA
时钟准确度：优于0.5秒/天；断电时：优于1.0秒/天
断电数据保存10年以上
环境条件：标准工作温度：-25℃~60℃
极限工作温度：-40℃~70℃
工作相对湿度：≤85%
